HCQ系列磨粉机是在R系列摆式磨粉机的基础上进行技术更新的一款新型磨粉设备。该产品适用于粉磨石灰石、方解石、活性炭、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、熟石灰、锆英砂、膨润土、锰矿等莫氏硬度7级以下，湿度在6%以内的各种非易燃易爆物料，成品细度可在38-180μm（80-400目）之间任意调整。该产品是R型磨粉机的更新换代产品。

成品粒度：38-180μm
生产能力：2-13/h

采用免维护磨辊总成和新型梅花架结构，设备运行可靠性更高、维护保养便捷铲料量大：采用新型大型铲刀，使物料大量的送入磨辊和磨环之间研磨。产量高：该机型在R型磨粉机基础上进行改进，系统升级，配置更合理，产量更高。分级精度高：分级机采用内置大叶片锥涡轮分级机，成品粒度在80-400目内任意调整。输送能力大：鼓风机采用高压离心风机，风量和风压增大，大大的提高了气力输送能力。设计架构布局先进合理，无需拆卸即可进行磨环更换。

注：1. 以上以加工石灰石为例，由于各地物料不同，产量不同，以上数据仅供参考。2. 脉冲收尘器不属于标配，可根据环保要求选择。

工作原理：

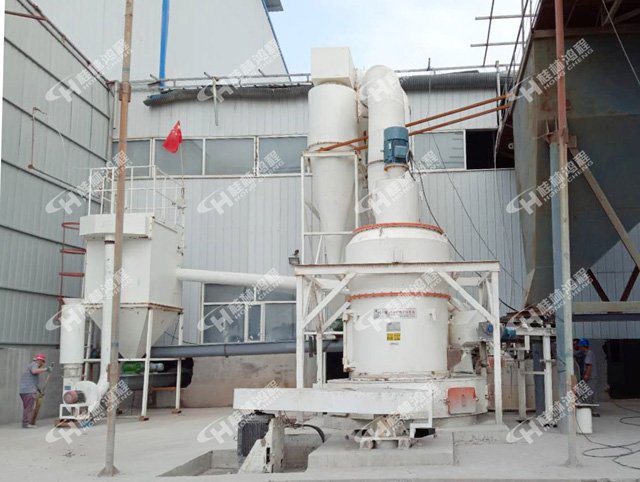

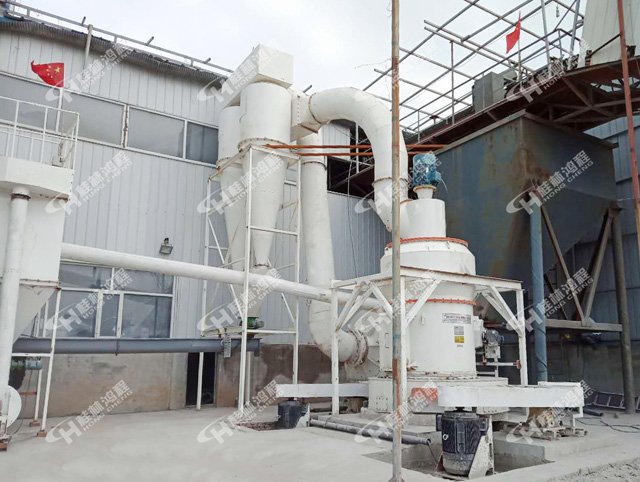

物料经颚式破碎机破碎成符合规格的粒度，经畚斗式提升机提升到储料斗，再由给料机定量送入主机腔进行研磨，主机腔内支撑在梅花架上磨辊装置绕中心轴旋转，磨辊在离心力的作用下水平向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自转。旋转的铲刀扬起的物料被抛向磨辊与磨环之间，因磨辊的辊碾而达到粉碎和研磨作用。磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入旋风收集器，收集后经出粉管排出即为成品（成品粒度可高达0.008mm），净化后的气流经旋风上端的管道流入鼓风机，风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水份在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加，这些增加的风量经鼓风机和主机之间的余管导至简易收集器，随同风流带入的粉末经收集后由集灰斗排出。
